產品描述：

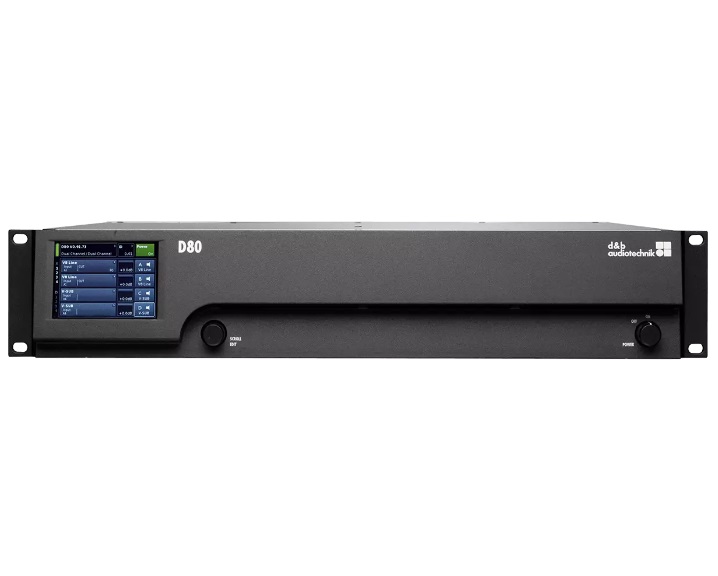

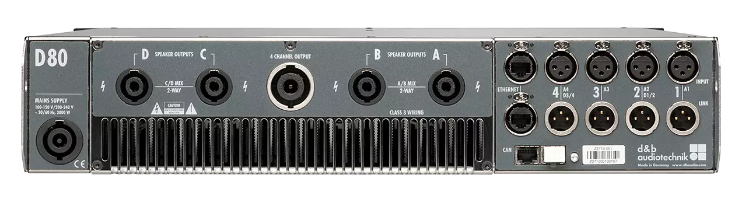

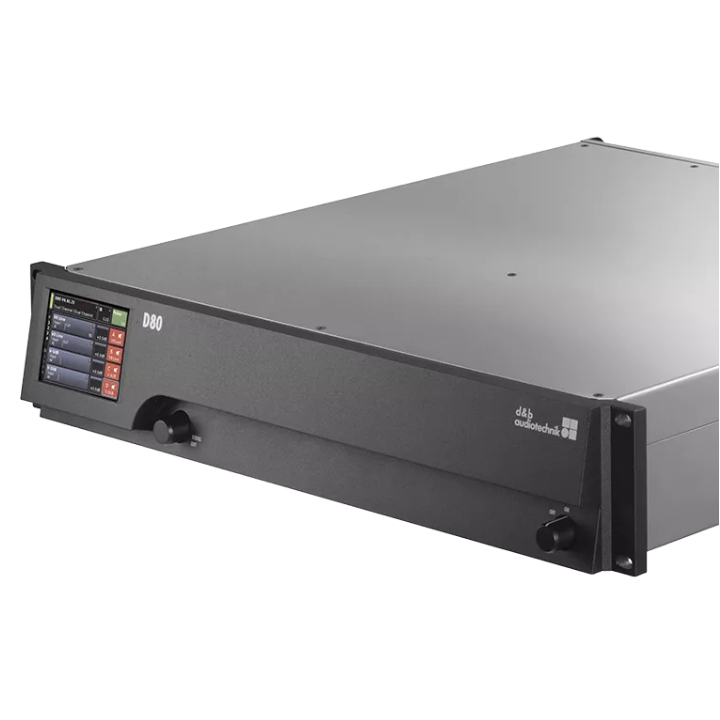

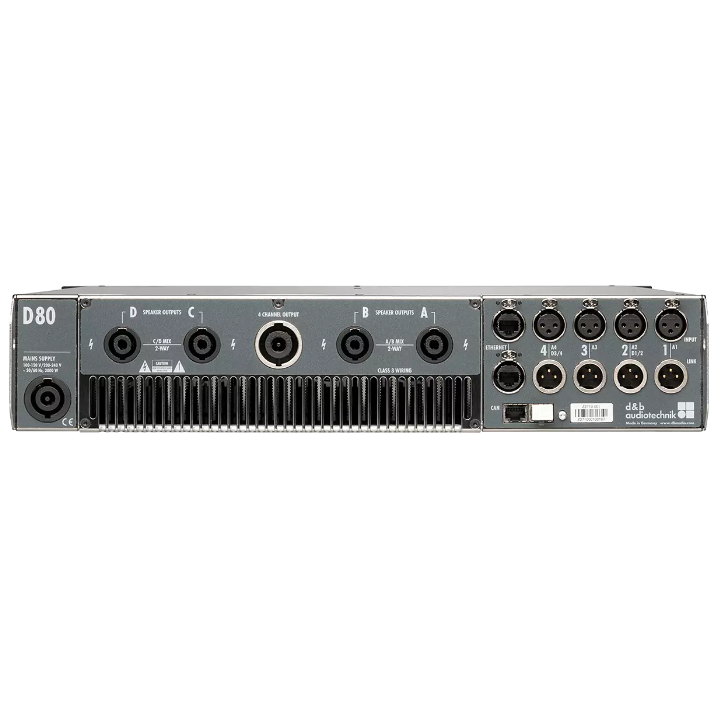

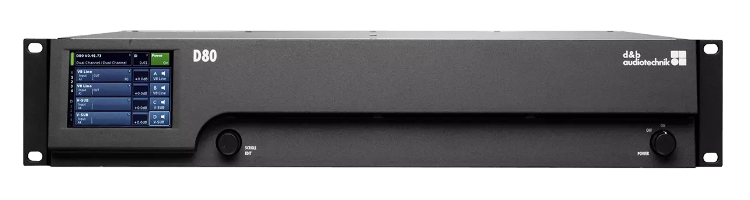

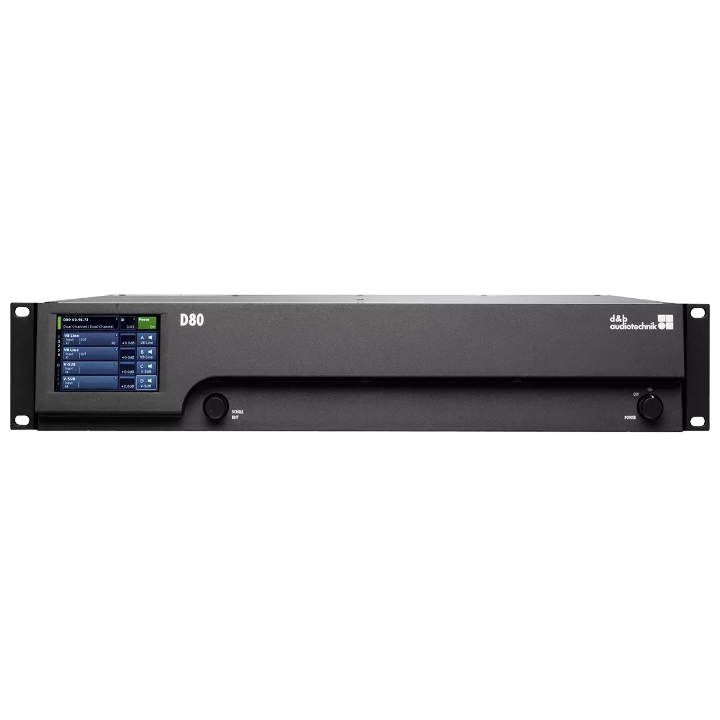

2RU 高的四通道數字功放 D80 是一臺高功率密度的數字功放，它非常適合用于流動和固定安裝的應用場所。它包含所有 d&b 音箱設置和線性輸出模式。每個通道可獨立設置信號延時，用戶可設置最大延時高達 10 秒（=3440 米/11286 英尺）。同樣每個通道配有兩個 16- 段均衡器，并提供可選的參量均衡（PEQ）、非對稱均衡（asymmetric）、擱架式均衡（shelving）或陷波濾波。D80 采用彩色 TFT 觸摸屏，提供快速訪問的菜單架構，與此同時旋轉編碼器可以用于精細的調整。前面板和集成觸摸屏向上傾斜，當數字功放低于眼睛視線時方便用戶操作。同等數量的信號輸入通道與功放輸出通道提升了應用的靈活性，特別是當數字功放用于舞臺返送、前區補聲或效果通道使用時。D80 數字功放包含負載匹配（LoadMatch）功能可對所用音箱線纜的特性進行電氣補償。當電纜最大長度為 70 米（230英尺）時，該功能仍能補償頻率上至 20KHz 的頻帶，從而保持良好的音調平衡。D20 數字功放采用 D 類放大器，并采用具有有源功率因數校正（PFC）的電源，該電源適用于100V/120V/200V/230V，50-60Hz 的電源電壓，在電源功率不足或不穩定的情況下仍能保持穩定輸出。單個 NL8 接口提供所有功放通道輸出，獨立輸出可選用 NL4 或 EP5 插座。RJ45 和 etherCON 接口分別用于 CAN-BUS 協議和 OCA/AES70 協議的以太網連接，以訪問 d&b 遠程監控網絡。如要詳細了解 D80 新增功能的相關信息，請聯系您的經銷商。
D80 流動功放機柜：
D80 流動功放機柜是以配備齊全和預接線系統進行設計的機柜，可為三臺或六臺數字功放提供電源分配、連接接口和所有內部連接線。
3xD80 流動功放機柜可裝備一個 32A CEE 電源接頭和帶 32A 電源環出接頭或裝備一個 30A NEMA 電源插座，一只音箱連接面板包含三個 NL8 插座（4通道）和一個 LKA25（12通道）的輸出插座的。DS10 和其他低電流設備（例如筆記本電腦）由電氣自鎖式的輔助電源輸出（powerCON1 16A插座）供電。
6xD80 流動功放機柜可選用一個擁有一個 32A CEE 接頭的電源配電面板或一個擁有兩個 30A NEMA 接頭的電源配電面板。DS10 和其他低電流設備（例如筆記本電腦）由電氣自鎖式的輔助電源輸出（powerCON1 16A插座）供電。6xD80 流動功放機柜套裝中的 2RU 音箱連接面板配備六個 NL8（4通道）和兩個 LKA25（12通道）音箱輸出，該音箱連接面板裝備了一個為角度儀提供連接及供電的以太網供電（POE）插座。
DS10 音頻網橋通過基于 Dante 音頻傳輸協議的以太網為 D80 數字功放提供 16 路 AES3 輸出，同時還提供以太網控制數據分配。它內置一臺集成的 5 端口交換機，并提供使用 Dante 協議的主備網絡和高級功能例如組播過濾器和虛擬局域網。功能廣泛的交換機及其極高的靈活性為筆記本電腦擴展了連續性，供其使用 R1 遠程監控軟件并經由 OCA（開放式控制架構）協議控制 d&b 數字功放。使用 DS10 音頻網絡橋接器可以通過一條網絡線同時傳輸音頻信號和遠程監控數據。DS10 前面板被設計為與 D80 流動功放機柜的輸入面板相匹配。
19" 內部減震鋼制機架還可裝備一塊輸入/輸出面板，并包含模擬和數字音頻信號接口和四個用于以太網或 CAN-BUS 遠程控制的網絡插座。3xD80 流動功放機柜裝備一個自帶所需跳線的 DS10 音頻網絡橋接器或一個 1RU 抽屜。6xD80 流動功放機柜標準配置已包括 DS10 音頻網橋。
DS10 機柜升級套件包含將 D80 流動機柜套裝中的面板更換為 DS10 所需的一切配件。該套件包括一臺 DS10 音頻網橋、一條 powerCON1 到 powerCON1 的線纜、一條以太網配接線纜和兩條 AES3 XLR 配接線纜。
MC24 多芯線纜：
大型線陣列系統需要一種高效率的多芯線纜解決方案，尤其是線陣列使用 ArrayProcessing 功能時，每只音箱需單獨功放通道驅動。d&b MC24 多芯線纜系統專門為配合 D80 流動功放機柜使用而設計。該系統通過 LKA25 F/M 接頭提供 12 個數字功放通道（24線，4 mm2）。在立體聲（Dual channel）模式下提供 12個 通道，或在有源兩分頻（2-Way Active）模式下和全頻/低頻混合（Mix TOP/SUB）模式下提供 6 個通道。加強型線纜、重型網狀線纜密封套和 LKA25 連接器內的卡口提高了操控性和可靠性。在使用 ArrayProcessing 情況下一個 6xD80 流動功放機柜最多可驅動 12 只 SL 或 J- 系列音箱，或在標準并接模式下一個機柜最多可驅動 24 只 KSL 或 J- 系列全頻音箱。在使用 ArrayProcessing 情況下，一個功放機柜最多可驅動可驅動 24 只 T、Y 或 V- 系列線陣列音箱，或在標準并接模式下一個功放機柜最多可驅動 48 個 Y- 系列或 V- 系列線陣列音箱。可以使用適配器從多芯線纜分接到音箱的各個 NLT4 輸入?？墒褂靡粋€集線適配器將數字功放的 NL8 輸出集合到 MC24 多芯系統。所有 d&b 流動功放機柜均已完全組裝、預接線和測試。
注：1 powerCON? 是列支敦士登 Neutrik AG 公司的注冊商標。
數字信號處理：

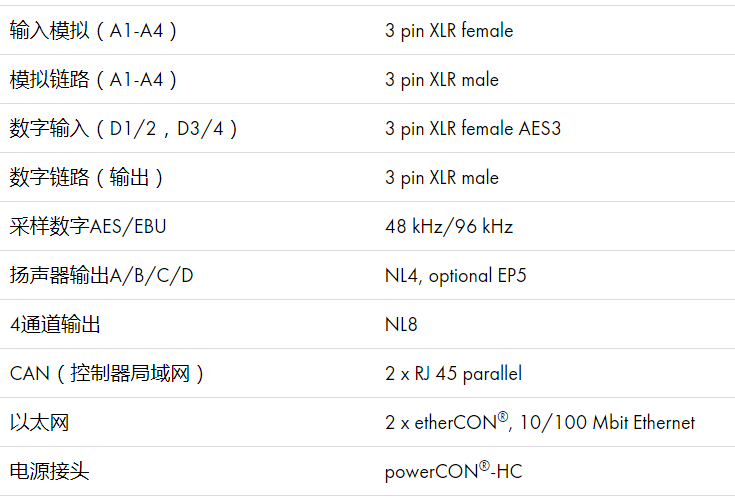

接插件：
